GARAJ KAPILARI

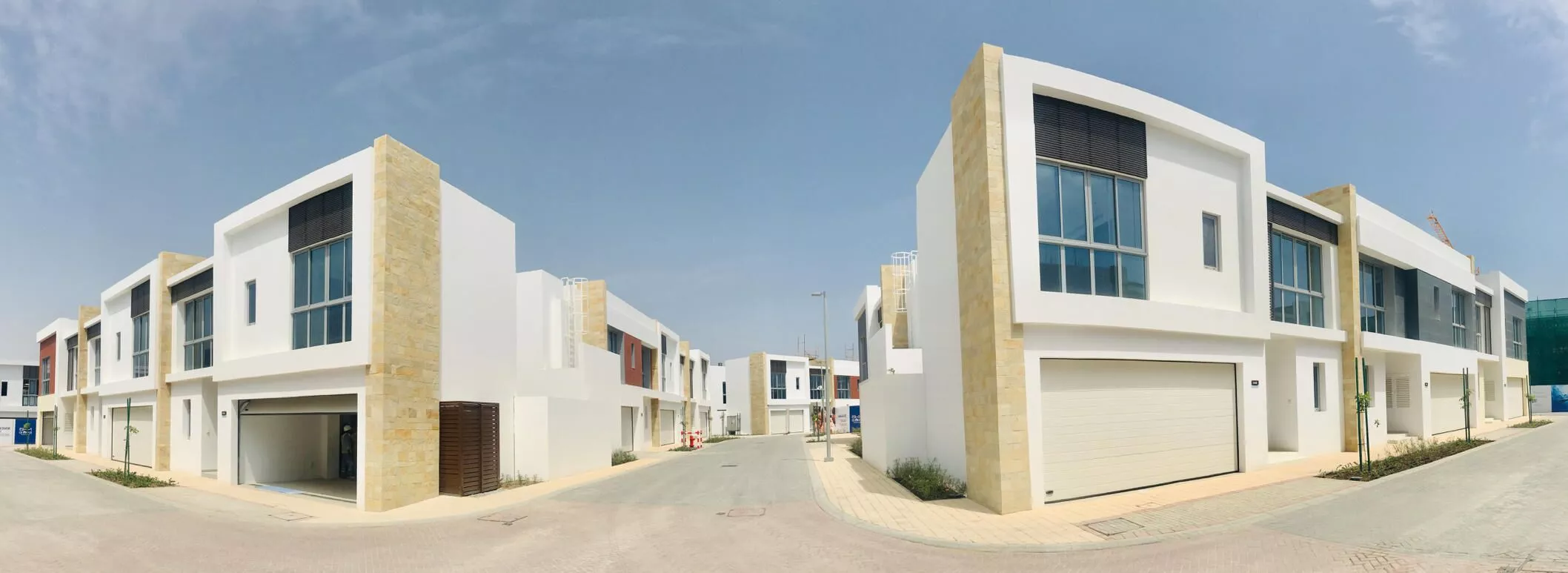

Garaj kapısı konutların otoparklarında araç giriş çıkış bölümlerinde, alış-veriş merkezlerinin otoparklarında ve villa tipi özel mülklerin şahsi garajlarını korumak için kullanılan üst düzeyde yalıtım sağlayan bir seksiyonel kapı modelidir.
| Ürün Kodu : | |
| Kategori : | Kapı çeşitleri |
| Etiketler : | |
| Stok : | Stokta Var |
GARAJ KAPISI NEDİR ?

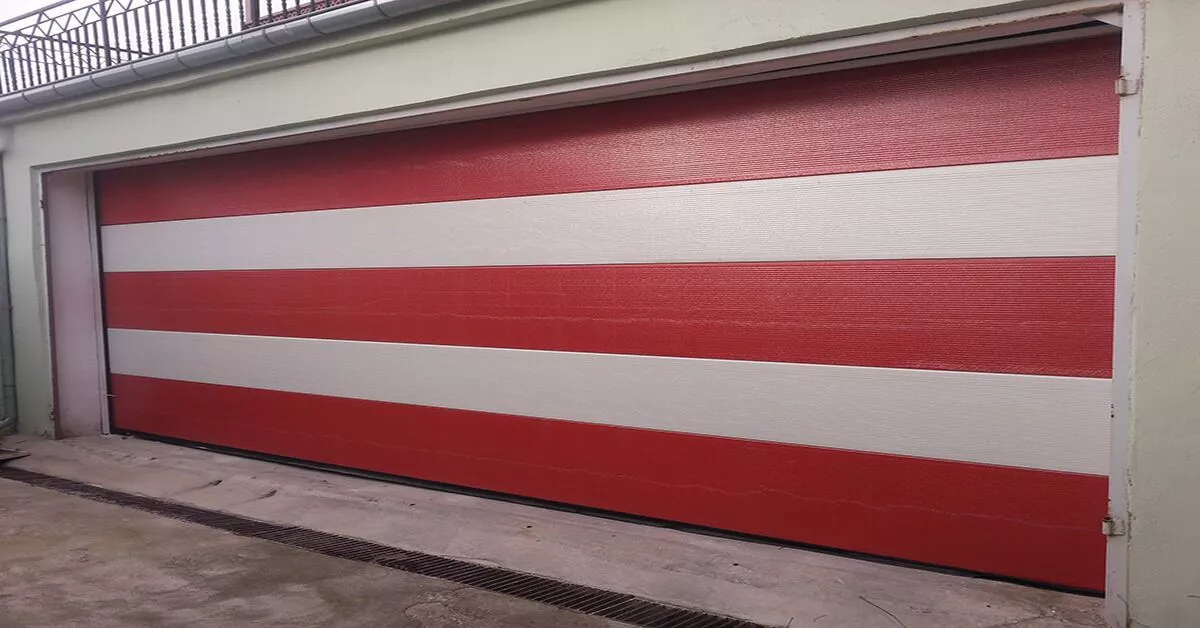

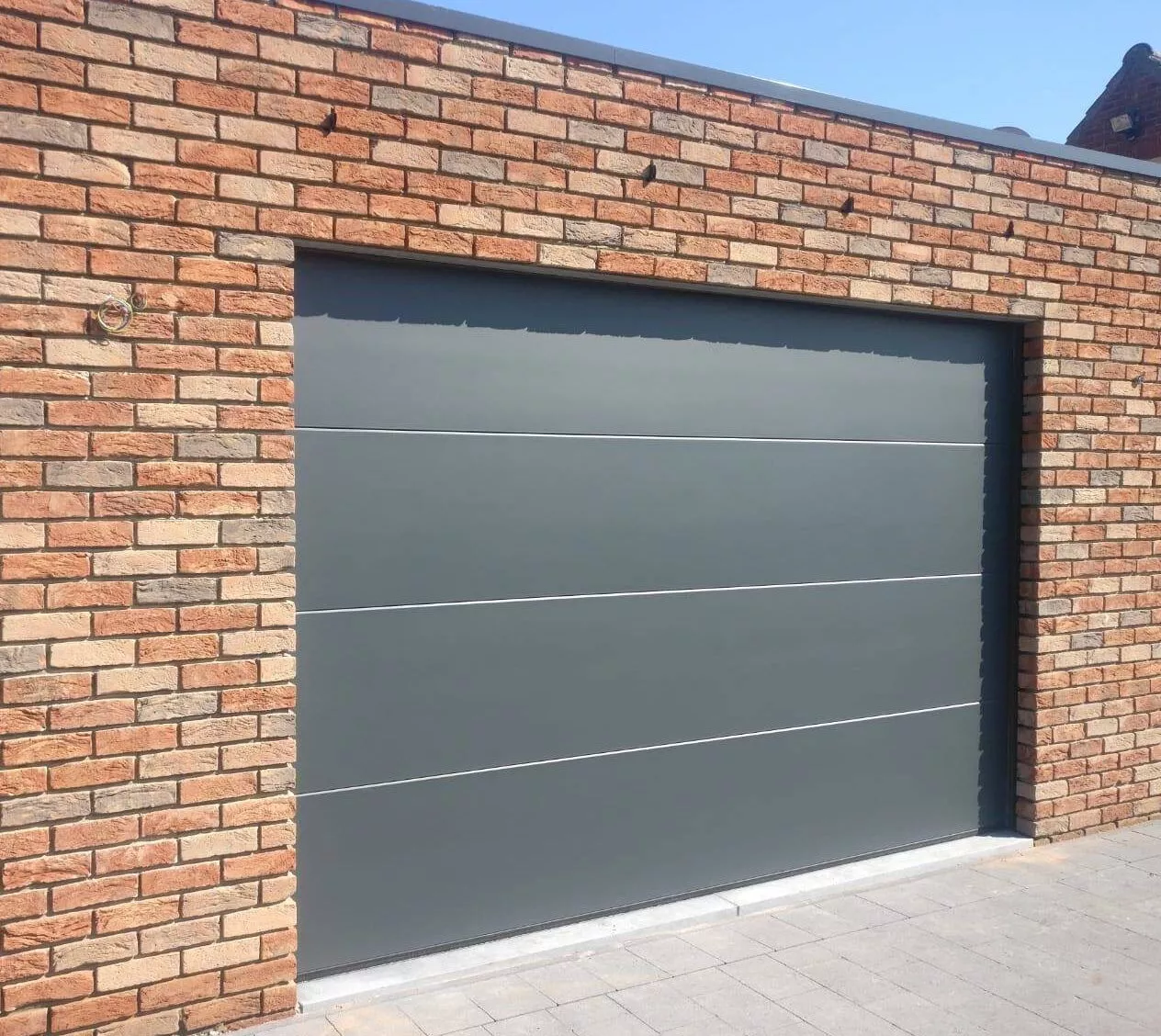

Dekoratif garaj kapıları her türlü doğa koşulundan korurken aynı zamanda hırsızlara karşı da güvenliğini sağlar. Seksiyonel garaj kapıları müstakil binalarda olduğu gibi bina ve sitelerin kapalı garajlarında tercih edilen sistemlerin başında gelir. Garaj kapılarının panelleri parmak sıkıştırma korumalı gövde yapısına sahip dekoratif göbekli-kasetli panellerden oluşur ve isteğe göre paneller üzerine sık oluklu, oluklu veya düz model olabilir ve/veya çift cidarlı dekoratif pencere uygulanabilir.
Seksiyonel garaj kapılarında pencereler garaja ışık girişini sağlayacağı gibi kapıya şık bir görünüm kazandırır. Dekoratif garaj kapıları tavan yüksekliği ile kapı geçiş yüksekliği arasındaki mesafe en uygun şekilde kullanılarak panellere bağlanan makaraların ray içinde kayarak hareketi sağlanır. Garaj kapısı yükseklik ölçü detayına göre 22 cm’lik dönüş mesafeleri ile çalışmaktadır. İhtiyaç olması durumunda torsiyon yaylar yerine yandan germe yay sistemi kullanılarak otomasyon dahil 15 cm’lik dönüş mesafesi ile çalışabilmektedir.
Garaj kapıları tarafımızdan üretilen, Avrupa kalite belgelerine sahip %100 Yerli Üretim sandviç panel ve donanım parçaları ile ölçülere uygun olarak imal edilmektedir. Dekoratif garaj kapısı çelik saclı sandviç panellerden oluşur. Garaj kapısı sandviç panelleri, boyalı çelik sac levhalar arasına yüksek basınçlı poliüretan enjekte edilerek elde edilir. Yüksek basınçlı poliüretan sayesinde mükemmel ses ve ısı izolasyonu sağlanır. Panellerin rüzgar dayanımı için yapılan testlerde Class 5 olarak sertifikasyona sahiptir.
Seksiyonel garaj kapı panellerinin ön ve arka yüzeylerindeki levhalar birbirine 4 katlı şekilde kenetlenmiştir bu sayede iç ve dış yüzey arasındaki malzeme ayrılma gibi sorunlar oluşmamaktadır. Dekoratif göbekli paneller özel parmak sıkıştırma koruma sistemine sahiptir, bu özellik herhangi bir şekilde parmakların paneller arasına sıkışmasını önler. Garaj kapısı geçiş yüksekliği ile tavan yüksekliği arasındaki mesafeye yataklanır. (Yataklama, kapının açılması esnasında, tavana paralel çekilmesi sırasında dönüş için kullanılan yaklaşık çeyrek dairedir.)
Dekoratif garaj kapıları 24 V-DC/50 Hz elektrik motoru ve kapı ağırlığını dengeleyen çift torsiyon yay ( kurma yay ) veya çift tensiyon yay ( germe yay ) sistemi sayesinde manuel olarak kolaylıkla açılabilir. Kapı ağırlığı yaylar sayesinde kullanıcıyı ve otomasyonu zorlamaz. Garaj kapısı panelleri arasında, kapı üstünde, yanlarda ve alt sırada bulunan EPDM contalar sayesinde içeriye toz, hava, yağmur suyu geçişi engellenir. Garaj kapısı altında bulunan içi boş EPDM conta, kapının yere yumuşak oturmasını sağlar.
Garaj kapısının rüzgara karşı mukavemetini daha da arttırmak için panellerin üzerine içeriden boyalı çelik rüzgar destek sacları kullanılabilir. Ayrıca menteşelerin ve kapı kolunun bulunduğu yerlerde deformasyonu engellemek için 4 katlı sac yapısıyla güçlendirilmiştir. Kapının raylardaki hareketini sağlayan tekerlek setleri, sessiz çalışmayı sağlamak amacıyla gürültü önleyici polyamidten üretilmiştir.
Garaj kapılarında da tercihini yerli ürünlerden yana kullanan firmamız ayrıca Almanya ve İtalya’ nın seçkin markalarını da bünyesinde bulundurmaktadır. CE ve ISO 9001 standartlarına sahip çekme motor sistemleri kullanılmaktadır. Çok sessiz çalışır, istenilen sayıda uzaktan kumanda kodlanabilir. İlave buton bağlanabilir, aydınlatma için motor üzerindeki çıkışa ampul bağlıdır. Motor limit ayarları elektronik switchler sayesinde kolaylıkla yapılır. Elektrik kesintilerinde motor manuele alınarak kapı rahatlıkla açılabilir. Eğer garajın başka girişi yoksa, manuele alma kolu anahtarlı olarak dışarıda tutulmalıdır.

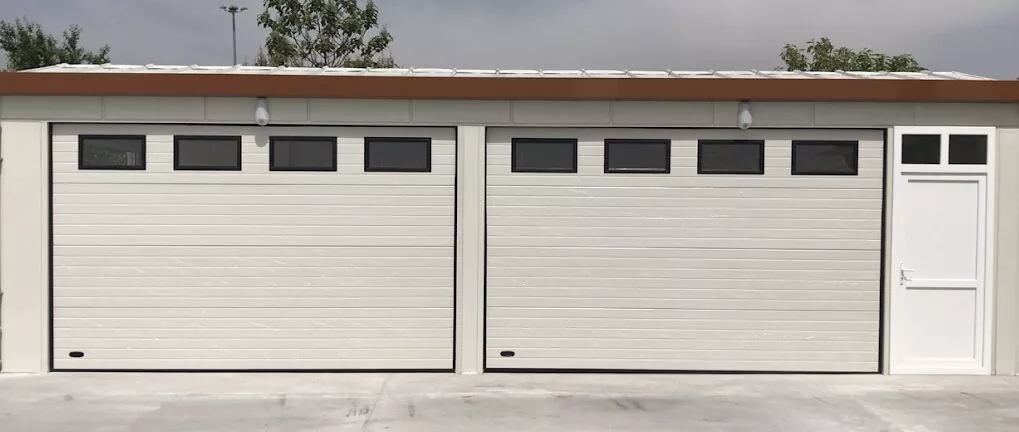

Opsiyonel olarak otomatik kapanma sağlanabilir emniyet fotoseli bağlanabilir. Motor rayları olarak genellikle kayışlı sistemler kullanılmaktadır, ihtiyaç halinde zincirli ray sistemleri de stoklarda bulunmaktadır. Dekoratif garaj kapısı panellerine aydınlatma amacıyla yarım daire ve dikdörtgen bölmeli çift cidarlı dekoratif pencere takılabilir.
ISO 220 MODEL ÖZELLİKLERİ
- Oluklu, Sıkoluklu, Düz ve Göbekli Sandviç Paneller,
- Yay setinin çift yaydan oluşması,
- Torsiyon ( kurmalı ) yay sistem için özel yan konsollar,
- Beyaz boyalı yan kapamalar,
- Galvanizli orta menteşeler,
- Ayarlanabilir teker tutuculu galvanizli yan menteşeler,
- Sabit tek teker sistemi,
- Boyalı torsiyon yaylar ,
- 2 mm galvanizli çelik ray seti,
- Raylara montaj edilebilen çift cidarlı yan sızdırmazlık contası,
- Galvanizli çelik üst sızdırmazlık conta profili,
- Çift cidarlı üst sızdırmazlık contası,
- Alüminyum alt sızdırmazlık conta profili,
- Epdm alt sızdırmazlık contası,
- Kama kanallı boş boru mili,
- Arka C profili,
- Askı bağlantı profili,
- Kapı Kulpu.
ISO 150 MODEL ÖZELLİKLERİ
- Oluklu, Sıkoluklu, Düz ve Göbekli Sandviç Paneller,
- Yay setinin çift yaydan oluşması,
- Yandan yaylı sistem için özel yan konsollar,
- Beyaz boyalı yan kapamalar,
- Galvanizli orta menteşeler,
- Sabit teker tutuculu galvanizli yan menteşeler,
- Ayarlanabilir çift teker sistemi,
- Boyalı yandan germe yay sistemi,
- 2 mm galvanizli çelik ray seti,
- Raylara montaj edilebilen çift cidarlı yan sızdırmazlık contası,
- Galvanizli çelik üst sızdırmazlık conta profili,
- Çift cidarlı üst sızdırmazlık contası,
- Alüminyum alt sızdırmazlık conta profili,
- Epdm alt sızdırmazlık contası,
- Kama kanallı boş boru mili,
- Arka C profili,
- Askı bağlantı profili,
- Kapı Kulpu.
GARAJ KAPISI TEKNİK ŞARTNAMESİ
GENEL TANIM ; Garaj kapısı; kapı panellerinin iki kenarına monte edilmiş menteşe & tekerler ve tamburlara sarılan çelik halat vasıtası ile yanlardaki raylardan kayarak hareket etmeli, kapının üst noktası ile tavan bitimi arasındaki kiriş mesafesini en uygun şekilde kullanmayı sağlayacak yataklama tipine göre, yukarı kayarak açılacak şekilde olmalıdır.
PANELLER ;
- Seksiyonel kapı, dış yüzeyi çelik sac kaplı, poliüretan dolgulu panellerden oluşmalıdır.
- Kapıyı oluşturan paneller, ISO 9001 kalite belgesine sahip firma üretimi olmalıdır.
- Kapının üretici firmasının kapı testlerini ISO EN 13241-1 standartlarına göre yapıldığına dair test raporları olmalıdır.
- Panel üretici firma Yerli Malı Belgesine sahip olmalıdır.
- Kapı panelleri 50 veya 61 cm. yüksekliğinde olmalıdır.
- Kapı panelleri 40 mm. kalınlığında (0.5 mm. Galvanize çelik + poliüretan + 0.5 mm. Galvanize çelik) olmalıdır.
- İki panelin üst üste konulduğunda aralarında sızdırmazlık sağlayan panel ile bütünleşik sızdırmazlık contası bulunmalı.
- Panellerin iç ve dış sacları birbirinden ayrılmayacak şekilde kenetlenmeli.
- Menteşelerin paneller üzerine vidalanacağı bölümlerde alt ve üst saclar birleşerek toplamda 2 mm lik kalınlık oluşturarak ayrılamayan bir yapıya sahip olmalı.
- Kapı panellerinin ortam ısısını muhafaza eden dış yüzey çelik levhalar arasına yüksek basınçta enjekte edilen özel poliüretan dolgusu olmalıdır.
- Panellerin özel poliüretan dolgusunun CFC (Kloroflorokarbon) içermeyen, küflenmeye, böcek ve bakterilere karşı koruma özelliği olmalıdır.
- Panellerde kullanılan poliüretanda boşluk olmamalı ve alt ve üst saclara iyice yapışması sayesinde panellerde şişme meydana gelmemeli.
- Panellerin ısı iletim katsayısı 1,4 W/m²•C olmalıdır.
- Panel dolgu malzemesi olan poliüretan köpük 45-50 kg/m² yoğunlukta olmalıdır.
- Poliüretan köpük ısı iletkenliği ortalama 9,97 C ° sıcaklıkta 0.017 Kcall/(m.K) olmalıdır.
- Panel dış yüzey çelik sacları galvaniz kaplı, panelin her iki tarafı astar ve son kat enamel boyalı ve her türlü dış hava koşullarına dayanıklı olmalıdır.
- Panel yüzeyi ne uygulanan polyester kaplama kalınlığı 28 mikron olmalıdır.
- Rüzgâr direnci EN 12444, 12427 Std, Class En 12424,Class3 olmalıdır.
- Su sızdırmazlık değeri EN12489,Std. Class EN 12425 Class3 olmalıdır.
- Hava geçirgenlik değeri EN 12426, EN12427,Std. Class EN 12424 Class 5 olmalıdır.
- Tüm panellerin göbekli, sık oluklu veya normal oluklu panel üzerine gofrajlı grenli ya da ahşap desenli doku olmalıdır.
- Paneller parmak sıkıştırma emniyetine sahip olmalıdır.
- Panellerin boyut stabilizasyonu -30 C° ile + 60 C° arasında olmalıdır.
- Genişliği 500 mm olan panellerin ağırlığı 10,5 kg/m² olmalıdır.
- Genişliği 610 mm olan panellerin ağırlığı 10 ,5 kg/m² olmalıdır.
- Panellerde menteşe ve aksamların bağlantısı için, iç ve dış saç bükümleri poliüretan dolgu içinde menteşe vidalarının bağlantı yerinde birbirine bitişik olmalıdır.
- Paneller standart olarak dış ve iç tarafı RAL 9002 olmalı, ayrıca opsiyonel olarak RAL kataloğundaki opak renklere boyanabilmelidir.
DONANIM ;
- Kapı boyutu 6 metre ve üzerinde ise, panel birleşimlerinde çarpmalara ve rüzgar yüklerine karşı mukavemet arttırma amaçlı; panel birleşimlerinde destek sacları, çift yan menteşeler ve uzun milli tekerler olmalıdır.
- Kapı boyutlarına bağlı olarak, donanım parçaları ( kullanılacak yay tipi, boyu, halat tipi ve boyu, tambur tipi) kapı üreticisi tarafından belirlenmelidir.
- Kapı ağırlığını dengeleyici torsiyon yayları sayesinde kullanıcı kapıyı zorlanmadan açıp kapatabilmelidir.
- Kapının ağırlığını dengeleyici torsiyon yayları, DIN17223’e uygun olmalı, galvanizli veya boyalı olmalı, 15 000 çevrim standart ömürlü, istenildiği taktirde 50 000 çevrim ömürlü yay kullanım alternatifleri olmalıdır.
- Kapılarda kullanılan torsiyon yaylarının çelikleri özel olarak kumlama işleminden geçmiş ve boyanarak ömrü uzatılmış olmalıdır.
- Kapının torsiyon yaylarının çeşitli etkenler sonucu kırılabilme ihtimaline karşı, kapının aşağı düşmesini engelleyici yay kırılma emniyet sistemi endüstriyel ive standart ev tipi için opsiyonel olarak bulunmalıdır.
- Kapının sağlıklı çalışmasını sağlayan çelik halatlar, polyproplen çekirdek etrafında 6×19 = 114 adet tel sarımlı ve 1960 N/mm² gerilime dayanıklı olmalıdır.
- Kapının torsiyon yaylarının takılı olduğu miller galvanizli olmalı.
- Düzey rayların arka bağlantı C profili olmalı.
- Çelik halatların kopması ihtimaline karşı, endüstriyel sistem için standart olarak, kapının aşağıya düşmesini engelleyici halat kopma emniyet sistemi bulunmalıdır ve emniyetli olması açısından kapaklı olarak muhafaza edilmelidir.
- Kapının ray ve köşebentleri, 2 mm galvanize saçtan imal edilmiş olmalı, belirlenen yataklama çeşidine bağlı olarak (standart, düşük, yüksek, dikey) uygulama yapılmalıdır.
- Kapının ray profilleri tekerlerin içerisinden çıkmaması için özel şekilde bükülmüş olmalıdır.
- Raylar ve Köşebent profilleri ısıl işlem olmadan , havalı kenetleme ile birleştirilmeli ve kolayca ayrılmayan bir yapıya sahip olmalı.
- Kapı panellerini birbirine bağlayan menteşeler galvanize çelikten imal edilmiş olmalıdır.
- Kapı kenarlarında raylar içinde hareket eden tekerler, gürültü önleyici polyamidten imal edilmiş olmalıdır.
- Opsiyonel olarak, kapı boyutuna bağlı, belirlenen adetlerde, 637 x 334 mm. boyutlarında PVC çerçeveli ve çift taraflı akrilik pencere uygulaması yapılabilmelidir.
- Genişliği 5mt.’ye kadar olan kapılar için, opsiyonel olarak, kapı içerisinde (standart 85×190 cm. boyutlarında) servis kapısı uygulaması yapılabilmelidir.
- Kapının motorlu veya manuel kullanım imkanı olmalıdır. Motorlu kullanımda, elektrik kesilmesi durumunda kapı manuel olarak açılıp kapatılabilmelidir.
- Manuel kullanımlarda kapı ebatlarına bağlı olarak calaskal (zincirli manuel açma kapama mekanizması) uygulaması yapılabilmelidir.
- Standart olarak, kapının altında bulunan lastik conta içerisinde, kapının aşağıya doğru hareketi sırasında bir engelle karşılaşması durumda, yumuşak bir dokunuş yapıp, yukarı doğru geri dönmesini sağlayan opto lazer güvenlik sistemi uygulaması yapılabilmelidir.
- Opsiyonel olarak sürgü kilit sistemi uygulanabilmelidir.
SIZDIRMAZLIK ;
- Kapı panellerinin arasında sızdırmazlığı sağlayıcı özel birleşim kesiti ve paneller ile bütünleşik panel boyunca lastik conta olmalıdır.
- Kapı panelleri ile üst ve yan duvarlar arasında sızdırmazlığı sağlayıcı, -30º C ye kadar esnekliğini koruyan, çift dudaklı kauçuk dış sızdırmazlık contası bulunmalıdır.
- Kapı panelleri ile zemin arasında sızdırmazlığı sağlayıcı, kapının zemine tam olarak oturmasını sağlayan, kapının alt panelindeki profile geçirilen, özel boşluklu lastikli fitil bulunmalıdır.
- Panellerin parmak sıkıştırma emniyet kısmının üst tarafında sızdırmazlığı sağlayan siyah lastik conta bulunmalıdır.
